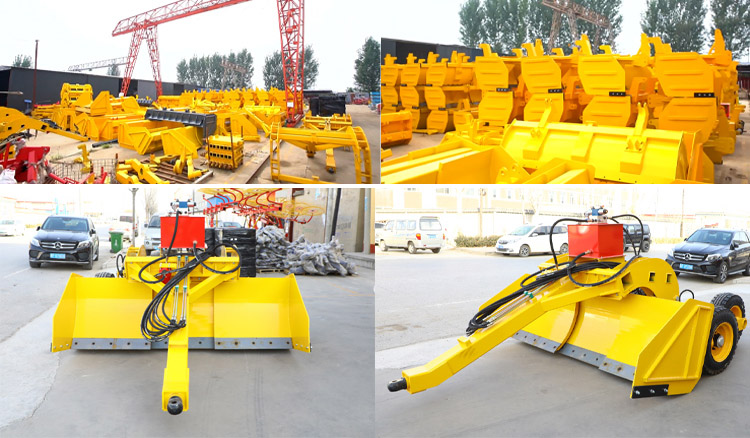

레이저 토지 그레이더

토지 레벨링의 이점

땅이 세밀하게 수평을 이룬 후레이저 토지 그레이더, 토양의 생산 조건이 개선되어 포괄적 인 효과를 얻습니다. 농지의 생산성을 향상시키고, 물을 절약하며, 생산을 늘리며, 잡초와 해충을 조절하고, 화학 비료의 사용을 줄이고, 환경 오염을 최소화 할 수 있습니다.

원리 및 주요 구성 요소

레이저 이미 터레이저 토지 그레이더회전 빔을 방출하여 작업 영역에 가벼운 평면을 형성하여 토지를 평준화하기위한 기준 비행기 역할을합니다. 이 가벼운 평면은 평평하거나 기울어 질 수 있습니다. 레이저 수신기는 로더의 망원경 막대에 설치됩니다. 수신기가 레이저 신호를 감지하면 제어 상자에 신호를 지속적으로 보냅니다. 신호를 수신 한 후, 제어함은 보정하고 보정 된 신호를 사용하여 유압 밸브를 제어하여 유압 오일의 유동 오일과 유량을 실린더로 변경하고 스크레이퍼의 높이를 자동으로 제어합니다.

주요 구성 요소

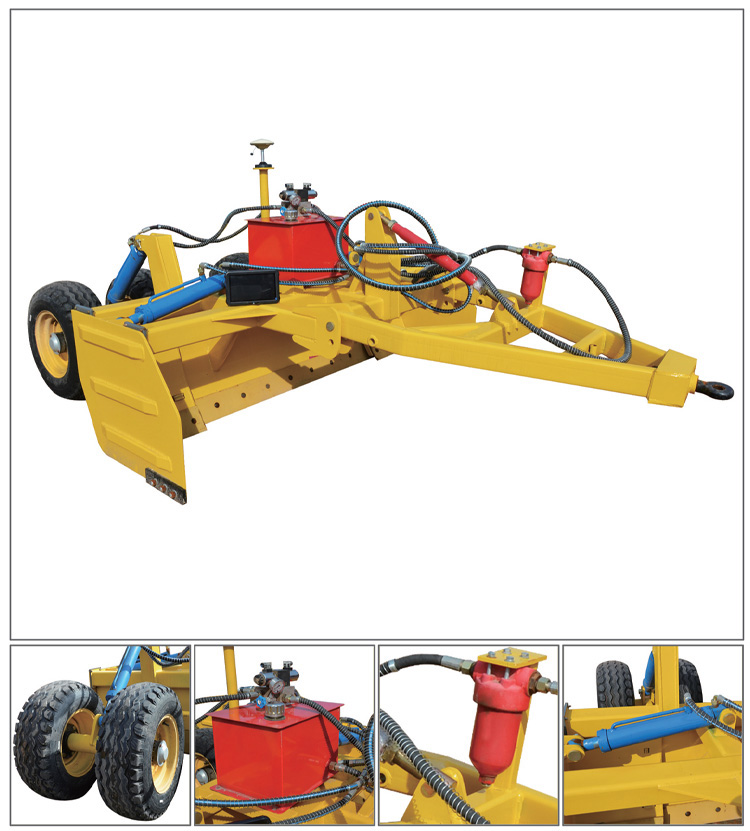

그만큼레이저 토지 그레이더이미 터, 수신기, 컨트롤 박스, 유압 메커니즘 및 로더를 포함하십시오.

(1) 이미 터 :이 이미 터는 삼각대에 고정되어 있습니다. 레이저 이미 터는 회전 속도 300-600 r/min 및 300-450m의 효과적인 광선 반경의 레이저 기준 평면을 방출합니다. 기계적 부분은 범용 조인트 시스템에 설치되므로 경사에 따라 광면이 기울어 질 수 있습니다.

(2) 수신기 : 수신기는 로더의 텔레스코픽로드에 고정으로 설치되고 케이블로 제어함에 연결됩니다. 이미 터로 방출되는 광선을 수신 한 후, 광 신호를 전기 신호로 변환하여 케이블을 통해 제어함으로 전송합니다.

(3) 제어 박스 : 컨트롤 박스는 계산 및 분석을 위해 온보드 레이저 수신기로부터 신호를 수신하고 전자기 유압 밸브에 지침을 보냅니다.

(4) 유압 제어 밸브 : 유압 밸브가 트랙터에 설치되어 트랙터의 유압 시스템에 연결됩니다. 자동 제어 모드에서 실린더 피스톤의 팽창 및 수축을 통해 레벨링 스크레이퍼의 리프팅 및 하강을 제어합니다.
