트랙터 드라이브 샤프트

그만큼트랙터 드라이브 샤프트농업 기계에서 전력 전송 시스템의 중요한 구성 요소입니다. 주요 기능은 엔진 전력을 바퀴 또는 수반되는 농업 기계로 효율적으로 전송하여 트랙터의 작동 효율성과 운전 안전을 보장하는 핵심 어셈블리 역할을하는 것입니다.

구조 구성

변속기 샤프트 튜브 : 고강도 알루미늄 합금으로 만들어진이 제품은 전력 전송의 주요 구성 요소이며 토크 및 굽힘 응력을 견딜 수 있습니다.

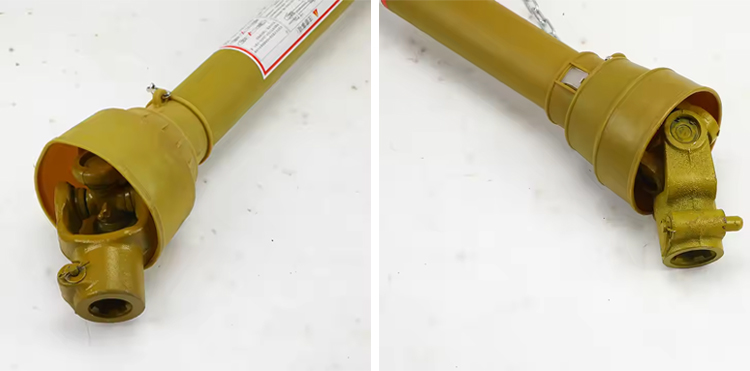

범용 조인트 : 동일한 평면에없는 입력 및 출력 끝 사이의 전력 전송을 가능하게합니다. 최대 각도는 80 °에 도달 할 수 있습니다. 부드러운 전송을 보장하기 위해 볼 케이지 구조를 채택합니다.

커플 링 및 베벨 샤프트 : 기어 박스와 드라이브 액슬을 연결합니다. 직사각형 베벨 기어 설계는 전송 정확도를 향상시킵니다.

베어링 및 씰 : 딥 그루브 볼 베어링 (고속 및 무거운 부하), 원통형 롤러 베어링 (강한 하중 기반 용량) 및 슬라이딩 베어링 (저속 및 무거운 부하 용)은 조합하여 사용됩니다. 오일 씰은 윤활유의 누출을 방지합니다.

일반적인 모양과 특징

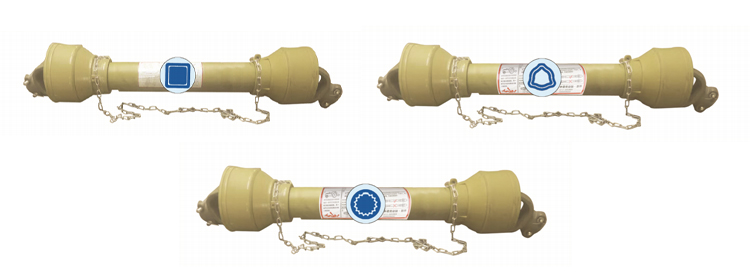

스플라인 모양트랙터 드라이브 샤프트회전 효율과로드 베어링 용량에 직접 영향을 줄 수 있으며 다양한 응용 프로그램 시나리오에도 적용됩니다.

직사각형 스플라인

● 소규모 직경 중심의 방법을 채택하여 우수한 센터링 안정성을 보장합니다. 열처리로 인한 변형은 연삭을 통해 제거하여 높은 정밀도를 보장 할 수 있습니다.

● 여러 치아의 경우 하중을 분산시킬 수 있으며 고정 된 연결 또는 중간에서 작은 하중과의 슬라이딩 연결에 적합합니다.

● 치아 뿌리는 비교적 얕아서 스트레스 집중력이 줄어 듭니다. 샤프트와 허브의 강도는 덜 약화되며 연삭을 통해 높은 정밀도를 달성 할 수 있습니다.

● 일반적으로 트랙터, 자동차, 공작 기계 등의 기계적 변속기에 사용되며 특히 높은 정렬 및 안내가 필요한 상황에 적합합니다.

Involute Spline

● 치아 프로파일은 Involute Curve입니다. 하중이 적용되면 방사상 힘을 생성하여 각 치아의 스트레스를 균일하게 강조하여 강도와 긴 서비스 수명이 길어집니다.

● 측면 치아 정렬 또는 대규모 직경 또는 소분자 정렬에 일반적으로 사용할 수 있습니다.

● 프로세스는 기어의 프로세스와 유사하므로 높은 정밀도와 교환 성을 쉽게 달성 할 수 있습니다.

● 큰 하중, 높은 정렬 정확도 요구 사항 및 큰 치수와의 연결에 적합합니다.

삼각형 스플라인

● 간단한 처리 : 치아는 작고 많으며 조정 및 조립을 용이하게하며 샤프트와 허브의 약화를 최소화합니다.

● 작은 직경 및 얇은 벽 부품의 연결과 같은 낮은 부하와의 정적 연결에 적합합니다.

● 간단한 구조 및 저조 제조 비용.

이것들트랙터 드라이브 샤프트Shuoxin®이 생산하고 개발 한 것은 주로 세계 농업을위한 효율적이고 내구성있는 전송 솔루션을 지속적으로 제공하도록 설계되었으며, 더 많은 농부들이 농업 운영을 쉽게 수행 할 수 있도록 설계되었습니다.
